Cách thay vòng bi cho máy nghiền bột Raymond

Cách thay vòng bi cho máy nghiền bột Raymond: Hướng dẫn chi tiết và lưu ý quan trọng

Máy nghiền Raymond là một thiết bị quan trọng trong nhiều ngành công nghiệp sản xuất bột. Sau một thời gian vận hành, việc bảo dưỡng và thay thế các bộ phận hao mòn như vòng bi (ổ lăn) là điều cần thiết để đảm bảo hiệu suất và tuổi thọ máy. Quy trình thay thế vòng bi đòi hỏi sự tỉ mỉ và hiểu biết về cấu trúc máy. Bài viết này sẽ hướng dẫn bạn các bước cơ bản và những điểm cần lưu ý.

1. Chuẩn bị trước khi thay thế

Trước khi bắt đầu, hãy đảm bảo an toàn tuyệt đối. Ngắt nguồn điện hoàn toàn và treo biển báo “Đang bảo trì”. Chuẩn bị đầy đủ dụng cụ: cờ lê, tô vít, kích thủy lực (nếu cần), búa đồng, dụng cụ tháo vòng bi chuyên dụng, keo khóa ren, dầu mỡ bôi trơn mới. Quan trọng nhất, bạn cần có vòng bi thay thế chính hãng, đúng chủng loại và kích cỡ với máy nghiền Raymond của bạn. Sử dụng phụ tùng không đúng quy cách có thể gây hư hỏng nghiêm trọng.

2. Quy trình tháo vòng bi cũ

Bước 1: Làm sạch bề mặt ngoài của máy, đặc biệt là khu vực xung quanh ổ trục để ngăn bụi bẩn lọt vào trong khi tháo.
Bước 2: Tháo các tấm chắn bảo vệ và vỏ ngoài của ổ trục.
Bước 3: Tháo bu lông khóa trên trục. Sử dụng dụng cụ tháo vòng bi hoặc kích thủy lực một cách cẩn thận để tháo vòng bi ra khỏi trục. Tuyệt đối không dùng búa đập trực tiếp vào vòng bi hoặc vòng trong, điều này sẽ làm hỏng trục. Ghi chú lại vị trí và thứ tự lắp ráp của các vòng đệm, phớt chắn dầu.
Bước 4: Vệ sinh sạch sẽ giá đỡ trục và kiểm tra tình trạng bề mặt trục. Nếu trục có vết xước hoặc mài mòn bất thường, cần xử lý trước khi lắp vòng bi mới.

3. Lắp đặt vòng bi mới và lưu ý kỹ thuật

Bước 1: Làm sạch và lau khô hoàn toàn chỗ ngồi trục và vòng bi mới. Kiểm tra kích thước vòng bi có khớp với trục và ổ đỡ không.
Bước 2: Làm nóng vòng bi mới (nếu cần, theo hướng dẫn của nhà sản xuất) để lắp vào trục dễ dàng hơn. Hoặc sử dụng ống lót thích hợp để dùng búa gõ đều xung quanh vòng trong cho đến khi vòng bi ngồi đúng vị trí. Lực tác động phải đều và chỉ tác động lên vòng trong.
Bước 3: Bôi trơn đầy đủ bằng loại dầu mỡ được khuyến nghị. Lắp lại các phớt chắn dầu, vòng đệm và vỏ bọc ngoài theo đúng thứ tự đã ghi chép.
Bước 4: Siết chặt bu lông theo đúng mô-men xoắn quy định, sử dụng keo khóa ren để cố định.

4. Chạy thử và bảo dưỡng định kỳ

Sau khi lắp đặt xong, chạy thử máy không tải trong vài phút để kiểm tra độ rung, nhiệt độ và tiếng ồn của ổ trục. Nếu mọi thứ bình thường, mới bắt đầu vận hành có tải. Trong những giờ đầu tiên, cần theo dõi sát sao nhiệt độ vòng bi.

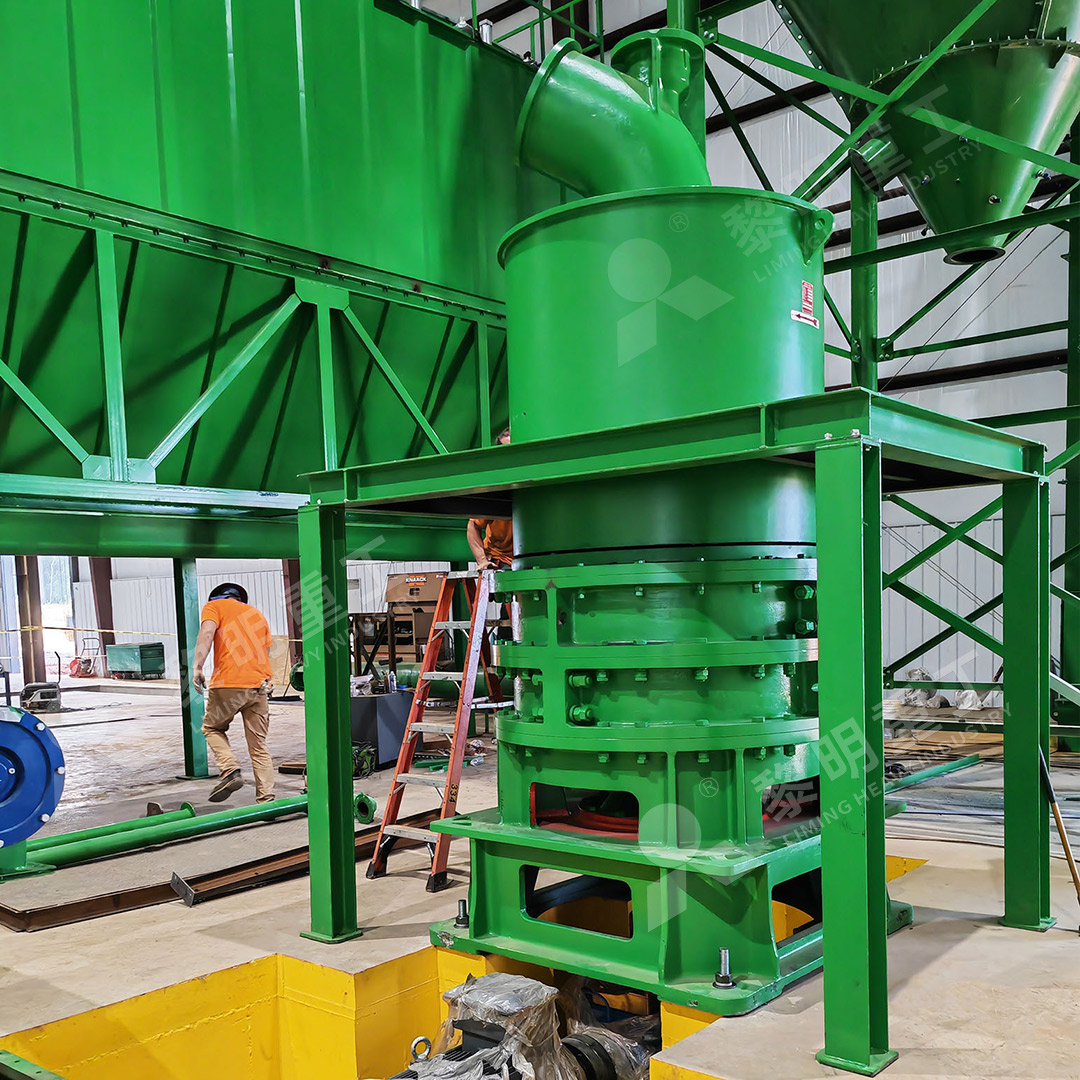

Để giảm thiểu tần suất bảo dưỡng phức tạp như vậy, việc lựa chọn thiết bị có thiết kế ưu việt ngay từ đầu là giải pháp tối ưu. Ví dụ, dòng Máy nghiền siêu mịn MW của chúng tôi được thiết kế với một ưu điểm vượt trội: “Không có ổ lăn và vít trong buồng nghiền”. Thiết kế độc đáo này loại bỏ hoàn toàn nỗi lo hư hỏng ổ trục bên trong buồng nghiền hay sự cố do vít lỏng. Hệ thống bôi trơn được bố trí bên ngoài, cho phép bảo dưỡng mà không cần dừng máy, đảm bảo sản xuất liên tục 24/7, năng suất cao hơn và tiêu thụ năng lượng thấp hơn đáng kể.

Một lựa chọn hiện đại khác là Máy nghiền đứng siêu mịn LUM. Máy tích hợp công nghệ nghiền và phân loại tiên tiến, đặc biệt với cấu trúc đảo chiều và hệ thống điều chỉnh thủy lực, cho phép thao tác kiểm tra, thay thế con lăn và tấm lót một cách nhanh chóng và dễ dàng, giảm thiểu tối đa thời gian ngừng máy cho bảo trì. Đây là những giải pháp tối ưu cho các nhà máy hướng tới sự ổn định và hiệu quả lâu dài.

5. Câu hỏi thường gặp (FAQ)

Q1: Dấu hiệu nào cho thấy vòng bi máy nghiền Raymond cần được thay thế?

A1: Các dấu hiệu rõ ràng bao gồm: tiếng ồn lạch cạch hoặc rít to bất thường phát ra từ ổ trục, nhiệt độ ổ trục tăng cao bất thường (có thể cảm nhận bằng tay hoặc đo nhiệt kế), máy rung mạnh hơn bình thường, hoặc hiệu suất nghiền giảm sút.

Q2: Tôi có thể sử dụng bất kỳ loại dầu mỡ nào để bôi trơn vòng bi mới không?

A2: Không. Bạn phải sử dụng đúng loại dầu mỡ bôi trơn được nhà sản xuất máy nghiền hoặc vòng bi khuyến nghị. Sử dụng sai loại có thể dẫn đến bôi trơn kém, quá nhiệt và làm giảm tuổi thọ vòng bi một cách nhanh chóng.

Q3: Khoảng thời gian bảo dưỡng định kỳ vòng bi là bao lâu?

A3: Tùy thuộc vào cường độ vận hành và môi trường làm việc. Thông thường, nên kiểm tra tình trạng bôi trơn, nhiệt độ và độ ồn của vòng bi hàng tuần. Bảo dưỡng toàn diện (vệ sinh, tra mỡ mới) nên được thực hiện theo khuyến cáo trong sổ tay hướng dẫn, thường từ 3 đến 6 tháng một lần.

Q4: Nếu không có dụng cụ chuyên dụng, tôi có nên cố gắng tự thay vòng bi không?

A4: Không nên. Việc tháo lắp vòng bi không đúng cách rất dễ gây hư hỏng vĩnh viễn cho trục và ổ đỡ, dẫn đến chi phí sửa chữa lớn hơn nhiều. Tốt nhất nên nhờ đến kỹ thuật viên có kinh nghiệm hoặc sử dụng các dòng máy có thiết kế bảo trì đơn giản hơn như Máy nghiền siêu mịn MW đã đề cập.
