Hướng dẫn lắp đặt máy nghiền bột Raymond chi tiết
Máy nghiền bột Raymond là thiết bị quan trọng trong ngành công nghiệp nghiền bột với ưu điểm diện tích chiếm dụng nhỏ, chi phí đầu tư thấp và tiêu thụ năng lượng ít. Bài viết này sẽ hướng dẫn chi tiết quy trình lắp đặt máy nghiền Raymond kèm hình ảnh minh họa.
1. Chuẩn bị trước khi lắp đặt

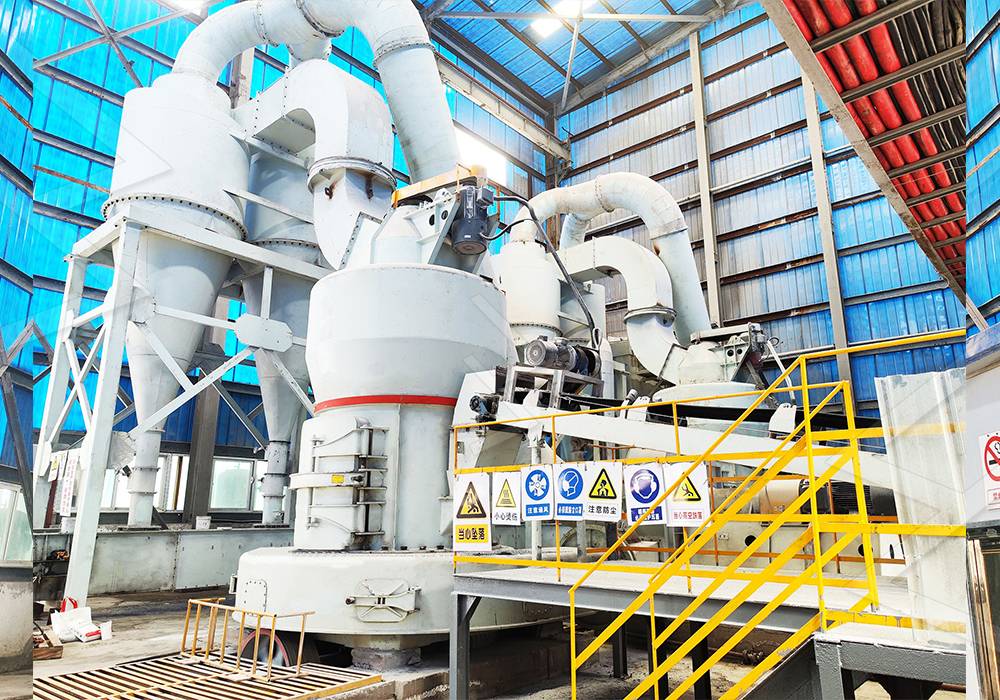

Trước khi tiến hành lắp đặt, cần chuẩn bị đầy đủ các dụng cụ và thiết bị cần thiết:
- Bản vẽ kỹ thuật và tài liệu hướng dẫn lắp đặt
- Cần cẩu có tải trọng phù hợp
- Các dụng cụ đo lường: máy kinh vĩ, thước thủy
- Bộ dụng cụ cầm tay: cờ lê, mỏ lết, tô vít
- Vật liệu xây dựng: xi măng, cát, đá
2. Xây dựng nền móng
Nền móng là yếu tố quan trọng quyết định độ ổn định của máy trong quá trình vận hành:
- Đào hố móng theo kích thước thiết kế
- Đổ bê tông mác 200-250
- Lắp đặt bulông neo theo đúng vị trí
- Chờ bê tông đạt 75% cường độ (khoảng 7-10 ngày)

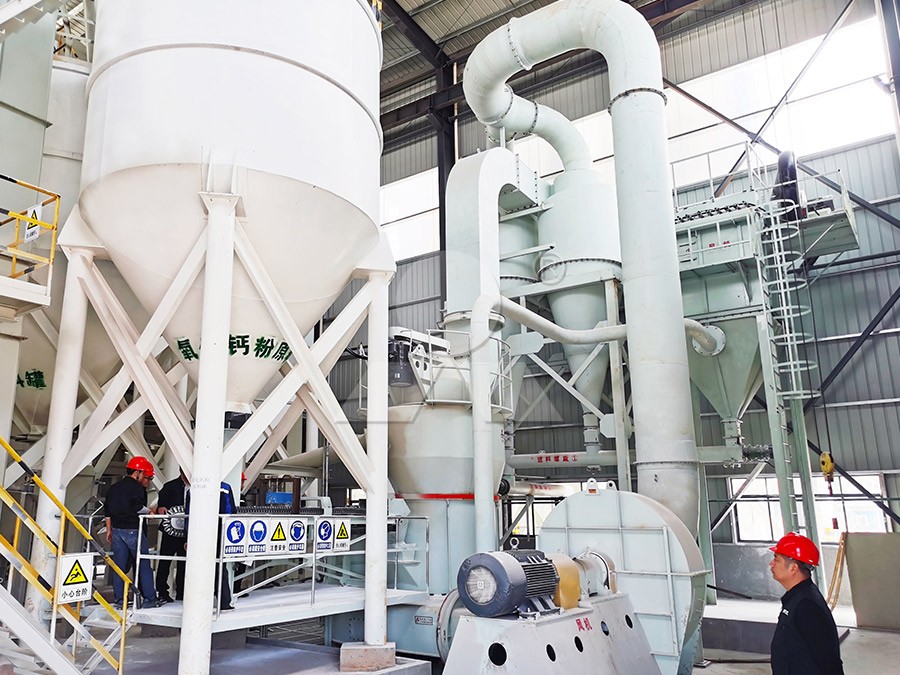

3. Lắp đặt thân máy chính
Sử dụng cần cẩu để lắp đặt thân máy chính:
- Đặt thân máy lên nền móng đã chuẩn bị
- Căn chỉnh vị trí và độ cao bằng máy kinh vĩ
- Siết chặt bulông neo
- Kiểm tra độ cân bằng bằng thước thủy
4. Lắp đặt hệ thống truyền động
Hệ thống truyền động bao gồm động cơ và hộp giảm tốc:
- Lắp động cơ chính theo đúng vị trí thiết kế
- Căn chỉnh đồng trục giữa động cơ và trục chính
- Kiểm tra độ căng của đai truyền
- Lắp đặt hộp giảm tốc và hệ thống bôi trơn
5. Lắp đặt hệ thống nghiền
Hệ thống nghiền là phần quan trọng nhất của máy:
- Lắp đặt vòng nghiền và con lăn
- Điều chỉnh khe hở giữa con lăn và vòng nghiền
- Kiểm tra độ đồng tâm
- Lắp đặt hệ thống lò xo ép

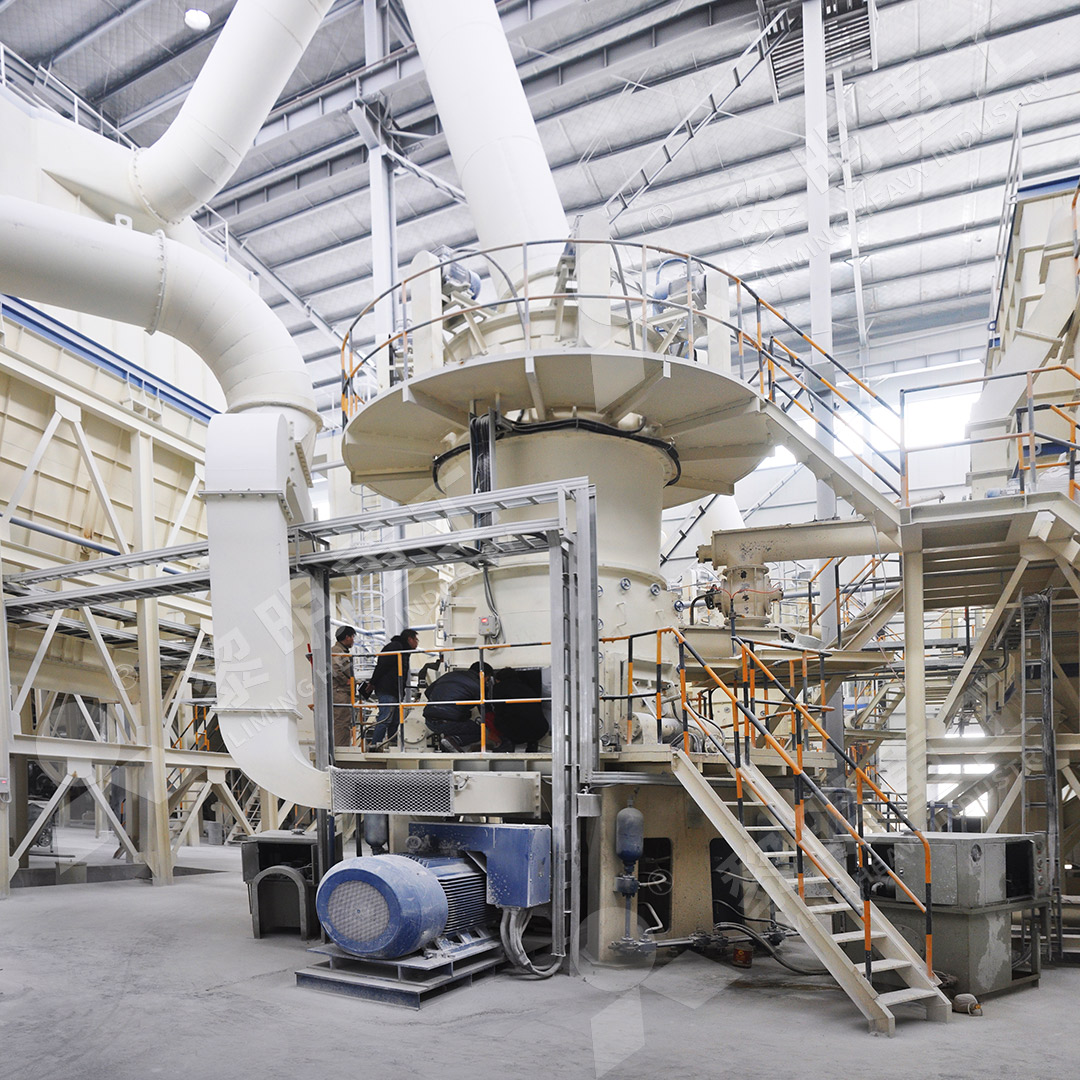

6. Lắp đặt hệ thống phân loại
Hệ thống phân loại quyết định độ mịn của sản phẩm:
- Lắp đặt rotor phân loại
- Điều chỉnh tốc độ quay của rotor
- Kiểm tra cân bằng động
- Lắp đặt động cơ điều khiển tốc độ
7. Lắp đặt hệ thống thu bụi
Hệ thống thu bụi đảm bảo vận hành thân thiện môi trường:
- Lắp đặt cyclone thu bụi
- Kết nối hệ thống ống dẫn khí
- Lắp đặt quạt hút
- Kiểm tra độ kín của các mối nối
8. Lắp đặt hệ thống điện và điều khiển
Hệ thống điện và điều khiển cần được lắp đặt theo tiêu chuẩn:
- Lắp đặt tủ điện điều khiển
- Đấu nối động cơ và cảm biến
- Kiểm tra hệ thống bảo vệ
- Lắp đặt hệ thống chiếu sáng và báo động
9. Kiểm tra và chạy thử
Sau khi hoàn thành lắp đặt, tiến hành kiểm tra và chạy thử:
- Kiểm tra tổng thể toàn bộ hệ thống
- Chạy thử không tải trong 2-4 giờ
- Kiểm tra nhiệt độ ổ trục, độ rung
- Chạy thử có tải với nguyên liệu thử nghiệm
