Loại máy nghiền bột Raymond nào có thể lắp đặt động cơ bên trong?

Giải Pháp Tối Ưu Cho Thiết Kế Động Cơ Tích Hợp Trong Máy Nghiền Bột

Trong quá trình lựa chọn máy nghiền bột, một câu hỏi thường gặp từ các kỹ sư và nhà quản lý sản xuất là: “Loại máy nghiền bột Raymond nào có thể lắp đặt động cơ bên trong, giúp tiết kiệm diện tích và tối ưu hóa hệ thống?”. Thiết kế tích hợp động cơ bên trong không chỉ làm giảm không gian lắp đặt tổng thể mà còn tinh giản hệ thống truyền động, nâng cao tính thẩm mỹ và độ an toàn cho nhà máy.

Thông thường, các dòng máy nghiền Raymond truyền thống thường có động cơ chính đặt bên ngoài, kết nối với trục chính thông qua hệ thống dây đai hoặc khớp nối. Tuy nhiên, với sự phát triển của công nghệ chế tạo máy, các thế hệ máy nghiền siêu mịn hiện đại ngày nay đã được thiết kế với cấu trúc “động cơ tích hợp” (integrated motor design) hoặc sử dụng hộp giảm tốc và truyền động trục trực tiếp, cho phép bố trí gọn gàng hơn, giảm thiểu rung động và tổn thất năng lượng.

Internal view of a vertical mill with integrated motor system

Đặc Điểm Thiết Kế Của Máy Nghiền Có Khả Năng Tích Hợp Động Cơ Bên Trong

Không phải tất cả các máy nghiền dạng Raymond (con lăn, vòng nghiền) đều phù hợp. Các model có thể bố trí động cơ bên trong thường sở hữu những đặc điểm sau:

  • Thiết kế trục đứng: Cấu trúc máy nghiền đứng (Vertical Mill) là lựa chọn hàng đầu. Trong thiết kế này, động cơ chính thường được đặt phía trên hoặc tích hợp cùng hộp giảm tốc, truyền động trực tiếp xuống bàn nghiền, tạo thành một khối thống nhất, chiếm ít diện tích sàn.
  • Hệ thống truyền động trục chính kín: Toàn bộ hệ thống truyền lực được bảo vệ trong thân máy, tránh bụi bẩn và tác động ngoại vi, đồng thời cho phép bôi trơn tập trung.
  • Quy mô công suất vừa và lớn: Các dòng máy công nghiệp có công suất từ vài tấn đến hàng chục tấn/giờ thường áp dụng thiết kế này để đảm bảo độ ổn định và hiệu suất cao.

Gợi Ý Sản Phẩm Phù Hợp Từ LIMING

Dựa trên nhu cầu về một máy nghiền siêu mịn hiệu suất cao với thiết kế gọn gàng, tích hợp tốt, chúng tôi đặc biệt giới thiệu Máy nghiền đứng siêu mịn LUM. Đây là sản phẩm được nghiên cứu và phát triển độc lập bởi LIMING, kế thừa ưu điểm của công nghệ nghiền đứng tiên tiến.

Máy nghiền đứng siêu mịn LUM sở hữu cấu trúc trục đứng hoàn chỉnh, trong đó hệ thống động cơ chính, hộp giảm tốc và trục truyền động được bố trí một cách khoa học, tạo thành phần lõi được bảo vệ tốt. Thiết kế này không chỉ “ẩn” được phần lớn hệ thống truyền động mà còn mang lại nhiều lợi ích:

  • Tiết kiệm không gian tối đa: Toàn bộ hệ thống nghiền, phân loại và vận chuyển được tích hợp trong một thiết bị duy nhất, giảm đáng kể diện tích lắp đặt so với hệ thống nghiền bi truyền thống.
  • Vận hành ổn định và yên tĩnh: Cấu trúc truyền động trực tiếp, chắc chắn giúp giảm rung động và tiếng ồn.
  • Dễ dàng bảo trì: Mặc dù động cơ và hệ thống truyền động được tích hợp, máy được trang bị cấu trúc đảo chiều kết hợp hệ thống thủy lực, cho phép đưa con lăn nghiền ra ngoài một cách nhanh chóng để kiểm tra và thay thế, giảm thiểu thời gian dừng máy.

LUM Vertical Roller Mill working principle diagram

Một lựa chọn mạnh mẽ khác là Máy nghiền siêu mịn MW. Mặc dù có thiết kế con lăn vòng nghiền theo phương ngang truyền thống hơn, nhưng phiên bản MW được tối ưu hóa với hệ thống truyền động và bố trí thiết bị phụ trợ rất gọn gàng. Điểm đáng chú ý là buồng nghiền của MW không có ổ lăn và vít, loại bỏ nguy cơ hư hỏng các bộ phận phức tạp bên trong. Hệ thống bôi trơn được lắp đặt bên ngoài trục chính, cho phép bảo dưỡng mà không cần dừng máy. Thiết kế này gián tiếp tạo điều kiện cho việc bố trí tổng thể hệ thống động lực trở nên linh hoạt và tập trung hơn.

Lợi Ích Khi Lựa Chọn Máy Nghiền Có Động Cơ Tích Hợp

Việc đầu tư vào các dòng máy nghiền hiện đại với khả năng tích hợp cao như LUM hay MW mang lại giá trị lâu dài:

  • Giảm chi phí lắp đặt cơ bản: Không cần nền móng phức tạp, dây đai truyền động dài, hay gian máy rộng.
  • Nâng cao hiệu suất năng lượng: Truyền động trực tiếp hoặc qua hộp số kín giúp giảm tổn thất ma sát, tiết kiệm từ 30%-50% điện năng so với máy nghiền bi.
  • Đáp ứng tiêu chuẩn môi trường và an toàn: Toàn bộ hệ thống kín, vận hành dưới áp suất âm, không phát tán bụi, và các bộ phận chuyển động nguy hiểm được bảo vệ bên trong.

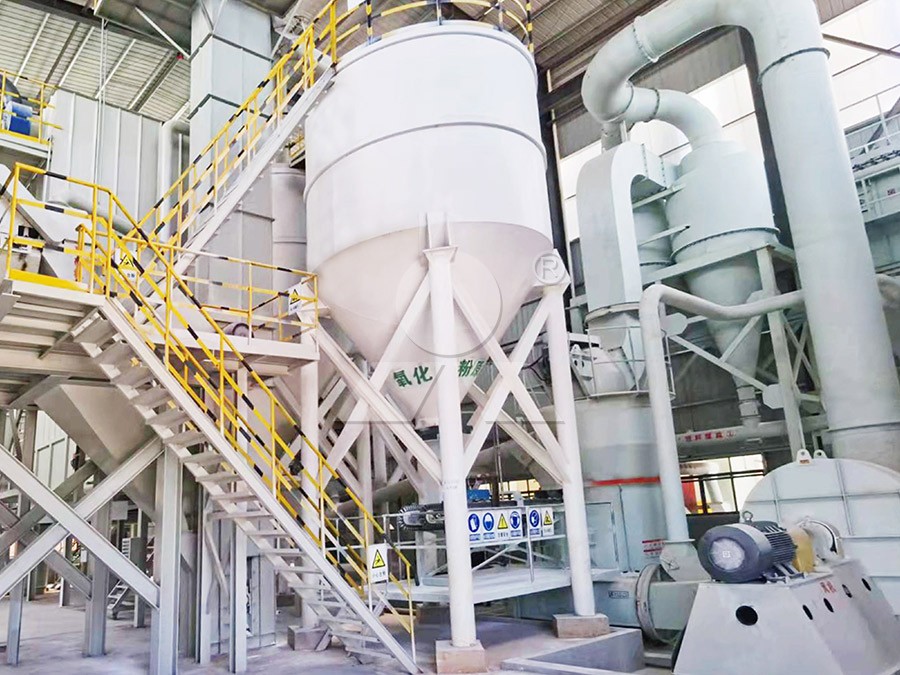

Modern grinding plant with compact and clean design

Phần Hỏi Đáp (FAQ)

1. Tất cả máy nghiền Raymond đều có thể lắp động cơ bên trong được không?

Không. Chỉ những dòng máy nghiền được thiết kế với cấu trúc trục đứng (Vertical Mill) hoặc các thiết kế hiện đại được tối ưu hóa đặc biệt mới cho phép bố trí gọn gàng hệ thống động cơ và truyền động như một phần tích hợp của máy. Các máy nghiền Raymond kiểu cũ thường có động cơ riêng biệt.

2. Việc bảo trì động cơ bên trong có khó khăn hơn không?

Không hẳn vậy. Các máy như LUM được thiết kế với khả năng tiếp cận để bảo trì. Hệ thống truyền động chính thường là các hộp giảm tốc tiêu chuẩn, có tuổi thọ cao và dễ dàng tháo lắp khi cần. Việc bảo dưỡng định kỳ chủ yếu tập trung vào kiểm tra dầu bôi trơn và độ rung, có thể thực hiện từ bên ngoài.

3. Ngoài LUM, dòng sản phẩm nào của LIMING có thiết kế tương tự?

Ngoài Máy nghiền đứng siêu mịn LUM, dòng Máy nghiền đứng LM cho nguyên liệu thô và Máy nghiền than đứng LM cũng áp dụng triết lý thiết kế tích hợp cao, với hệ thống truyền động được bố trí gọn trong cấu trúc máy, giúp tiết kiệm không gian đáng kể.

4. Ưu điểm lớn nhất của việc tích hợp động cơ bên trong là gì?

Ưu điểm lớn nhất là tối ưu hóa không gian và độ tin cậy. Nó loại bỏ các bộ phận truyền động ngoài (như dây đai, pulley) dễ bị hao mòn và lệch tâm, giảm điểm hỏng hóc, đồng thời tạo nên một hệ thống sản xuất gọn gàng, dễ quản lý và an toàn hơn cho người vận hành.
