Nguyên lý làm việc của máy nghiền đứng và so sánh với máy nghiền bi

Nguyên lý làm việc của máy nghiền đứng: Hiệu quả từ thiết kế dọc

Máy nghiền đứng (Vertical Mill) đã trở thành một cuộc cách mạng trong ngành công nghiệp nghiền mịn nhờ nguyên lý làm việc độc đáo và hiệu quả vượt trội. Khác với thiết kế nằm ngang truyền thống, máy nghiền đứng hoạt động dựa trên nguyên lý ép nghiền bằng con lăn lên một bàn nghiền quay. Nguyên liệu sau khi được định lượng sẽ rơi vào trung tâm của bàn nghiền đang chuyển động. Dưới tác dụng của lực ly tâm, nguyên liệu di chuyển ra phía rìa bàn nghiền và đi qua khu vực giữa các con lăn và bàn nghiền, nơi chịu áp lực lớn để bị nghiền vỡ thành các hạt mịn.

Diagram of vertical mill grinding principle showing material flow and roller pressure

Luồng khí nóng được đưa từ phía dưới lên có hai nhiệm vụ chính: sấy khô nguyên liệu và vận chuyển bột mịn sau khi nghiền lên phía trên. Tại đây, một bộ phân loại (classifier) hoạt động như một “cánh cửa” kiểm soát chất lượng. Các hạt đủ mịn sẽ theo dòng khí đi vào hệ thống thu bột (cyclone, bag filter), trong khi các hạt còn thô bị đẩy trở lại bàn nghiền để tiếp tục quá trình nghiền. Chu trình khép kín này đảm bảo hiệu suất nghiền cao và kiểm soát chặt chẽ độ mịn sản phẩm.

Nguyên lý làm việc của máy nghiền bi: Phương pháp va đập truyền thống

Trái ngược với máy nghiền đứng, máy nghiền bi (Ball Mill) hoạt động dựa trên nguyên lý va đập và mài mòn. Thiết bị này là một thùng quay tròn chứa đầy bi thép (hoặc vật liệu nghiền khác) và nguyên liệu cần nghiền. Khi thùng quay, các viên bi được nâng lên đến một độ cao nhất định nhờ lực ly tâm và ma sát với thành thùng, sau đó rơi tự do xuống, tạo ra lực va đập để phá vỡ nguyên liệu. Đồng thời, sự chuyển động lăn và trượt của các viên bi xung quanh nhau cũng tạo ra tác dụng mài mòn, nghiền nhỏ vật liệu.

Quá trình này diễn ra liên tục cho đến khi nguyên liệu đạt được kích thước hạt yêu cầu và được xả ra ngoài. Mặc dù đơn giản và có chi phí đầu tư ban đầu thấp, phương pháp này có nhược điểm là thời gian lưu vật liệu lâu, tiêu hao năng lượng lớn cho việc quay thùng và bi, và sinh ra nhiều nhiệt cũng như tiếng ồn.

So sánh ưu nhược điểm: Máy nghiền đứng vs. Máy nghiền bi

Việc lựa chọn giữa hai công nghệ này phụ thuộc vào nhiều yếu tố. Dưới đây là bảng so sánh chi tiết:

1. Hiệu suất năng lượng:

  • Máy nghiền đứng: Chiến thắng tuyệt đối. Nhờ nguyên lý ép nghiền trực tiếp và tích hợp sấy khô, nó tiết kiệm từ 30% đến 50% năng lượng so với máy nghiền bi cho cùng một công suất và độ mịn. Đây là lợi thế then chốt trong bối cảnh giá năng lượng ngày càng tăng.
  • Máy nghiền bi: Tiêu thụ năng lượng cao do phải quay toàn bộ khối lượng lớn gồm thùng, bi và vật liệu. Phần lớn năng lượng chuyển hóa thành nhiệt năng thất thoát.

2. Diện tích lắp đặt và đầu tư cơ bản:

  • Máy nghiền đứng: Có kết cấu dọc, gọn gàng, tích hợp nhiều chức năng (nghiền, sấy, phân loại). Diện tích chiếm chỗ chỉ bằng khoảng 50-70% so với hệ thống nghiền bi tương đương, giúp tiết kiệm chi phí xây dựng nhà xưởng.
  • Máy nghiền bi: Thiết kế nằm ngang, cồng kềnh, thường đi kèm với hệ thống băng tải, máy nâng và các thiết bị phụ trợ khác, đòi hỏi không gian lớn hơn.

Comparison diagram of vertical mill compact layout versus horizontal ball mill system

3. Kiểm soát độ mịn và chất lượng sản phẩm:

  • Máy nghiền đứng: Độ mịn được điều chỉnh nhanh chóng và chính xác thông qua tốc độ của bộ phân loại. Thời gian lưu vật liệu ngắn (2-3 phút), giảm thiểu hiện tượng nghiền quá mức (over-grinding) và nhiễm sắt từ hao mòn, cho sản phẩm có độ trắng và độ tinh khiết cao hơn.
  • Máy nghiền bi: Thời gian lưu vật liệu dài (có thể đến 20-30 phút), dễ dẫn đến nghiền quá mức, phân bố kích thước hạt rộng và tăng nguy cơ nhiễm tạp chất (đặc biệt là sắt từ bi và tấm lót).

4. Bảo trì và vận hành:

  • Máy nghiền đứng: Các bộ phận chịu mài mòn chính (con lăn, tấm lót bàn nghiền) có thể được thay thế từng phần. Nhiều model hiện đại có cơ cấu thủy lực đảo con lăn ra ngoài, cho phép bảo trì nhanh chóng mà không cần tháo dỡ lớn. Vận hành ổn định, độ ồn thấp hơn.
  • Máy nghiền bi: Việc thay thế tấm lót và bi bên trong thùng nghiền là công việc nặng nhọc, tốn nhiều thời gian và nhân công, dẫn đến thời gian dừng máy kéo dài.

Giải pháp tối ưu từ Liming: Máy nghiền siêu mịn MW và Máy nghiền đứng siêu mịn LUM

Để khắc phục những hạn chế của máy nghiền bi truyền thống và tối ưu hóa ưu điểm của công nghệ nghiền đứng, Liming Heavy Industry đã phát triển các dòng sản phẩm tiên tiến. Điển hình là Máy nghiền siêu mịn MW và Máy nghiền đứng siêu mịn LUM.

Máy nghiền siêu mịn MW là lựa chọn xuất sắc cho sản xuất bột siêu mịn (từ 325 đến 2500 mesh). Với đường cong nghiền tối ưu giữa con lăn và vòng nghiền, nó cho năng suất cao hơn 40% so với máy nghiền tia và gấp đôi so với máy nghiền bi, trong khi mức tiêu thụ năng lượng hệ thống chỉ bằng 30%. Thiết kế không có ổ lăn và vít trong buồng nghiền loại bỏ hoàn toàn nguy cơ hư hỏng các bộ phận này, đảm bảo vận hành liên tục 24/7. Bộ thu bụi xung và giảm thanh tích hợp giúp quá trình sản xuất hoàn toàn thân thiện với môi trường.

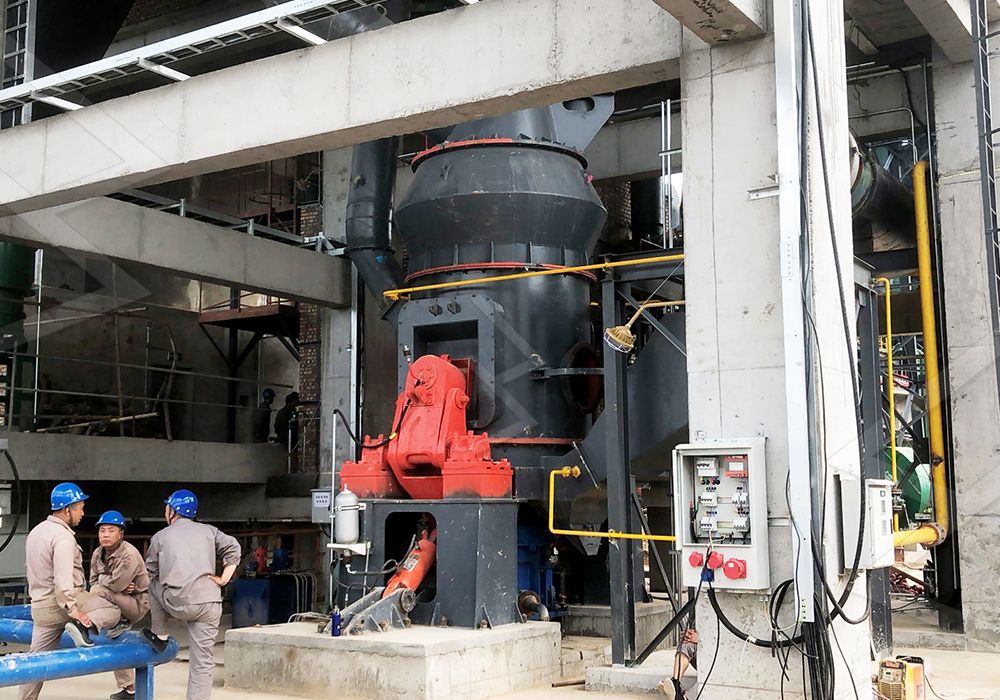

Photographs of Liming MW Series and LUM Series superfine vertical grinding mills

Máy nghiền đứng siêu mịn LUM kế thừa và phát triển công nghệ với thiết kế đường cong nghiền đặc biệt, dễ dàng hình thành lớp vật liệu, đạt tỷ lệ thành phẩm cao chỉ sau một lần nghiền. Công nghệ phân loại nhiều đầu và hệ thống điều khiển PLC cho phép điều chỉnh chính xác độ mịn và tiết kiệm năng lượng từ 30%-50%. Cấu trúc đảo chiều con lăn bằng thủy lực giúp việc bảo trì, thay thế phụ tùng trở nên cực kỳ dễ dàng và nhanh chóng.

Cả hai dòng máy này đều được gia công số hóa trên dây chuyền CNC, đảm bảo độ chính xác tuyệt đối cho các chi tiết lõi. Với chính sách cung cấp đầy đủ phụ tùng chính hãng và dịch vụ kỹ thuật toàn diện, Liming cam kết mang đến cho khách hàng giải pháp nghiền mịn hiệu quả, bền vững và không lo gián đoạn.

Phần hỏi đáp (FAQ)

1. Khi nào nên chọn máy nghiền bi thay vì máy nghiền đứng?

Máy nghiền bi vẫn có chỗ đứng trong một số ứng dụng đặc thù, chẳng hạn khi cần độ đồng đều cao về hình dạng hạt (hạt tròn), nghiền ướt, hoặc trong các nhà máy có công suất nhỏ, vốn đầu tư hạn chế và không yêu cầu quá cao về tiết kiệm năng lượng. Tuy nhiên, đối với hầu hết các ứng dụng nghiền khô công suất trung bình và lớn, máy nghiền đứng luôn là lựa chọn kinh tế – kỹ thuật vượt trội.

2. Máy nghiền đứng có xử lý được vật liệu có độ ẩm cao không?

Có. Một trong những ưu điểm lớn của máy nghiền đứng là khả năng tích hợp sấy khô trong quá trình nghiền nhờ luồng khí nóng đưa từ dưới lên. Các model như LM, MW, LUM của Liming đều có khả năng sấy hiệu quả, xử lý được nguyên liệu có độ ẩm nhất định mà không cần hệ thống sấy riêng biệt như máy nghiền bi.

3. Chi phí bảo trì cho máy nghiền đứng có cao hơn máy nghiền bi không?

Nhìn chung, chi phí bảo trì tổng thể của máy nghiền đứng thấp hơn. Mặc dù chi phí thay thế con lăn và tấm lót bàn nghiền có thể cao hơn so với bi thép, nhưng chu kỳ thay thế dài hơn đáng kể (tuổi thọ cao hơn). Quan trọng hơn, thời gian dừng máy để bảo trì ngắn hơn nhiều nhờ các thiết kế thông minh như cơ cấu đảo con lăn thủy lực, từ đó giảm thiểu tổn thất về sản lượng.

4. Làm thế nào để lựa chọn giữa Máy nghiền siêu mịn MW và LUM?

Sự lựa chọn phụ thuộc vào yêu cầu cụ thể:

  • Máy nghiền MW: Thiên về nghiền siêu mịn (đến 2500 mesh), phù hợp cho các ngành đòi hỏi độ mịn cực cao như sơn, mỹ phẩm, dược phẩm, phụ gia thực phẩm. Thiết kế đặc biệt phù hợp để chạy ổn định liên tục.
  • Máy nghiền LUM: Với công nghệ phân loại nhiều đầu và điều khiển PLC linh hoạt, rất phù hợp cho các nhà máy cần thay đổi chủng loại sản phẩm và độ mịn thường xuyên, hoặc yêu cầu chất lượng bột đồng đều cao cho các khoáng phi kim loại.

Đội ngũ kỹ sư của Liming luôn sẵn sàng tư vấn dựa trên tính chất nguyên liệu, yêu cầu sản phẩm và điều kiện sản xuất của khách hàng để đưa ra lựa chọn tối ưu nhất.
