Nguyên lý và báo giá thiết bị máy nghiền bột kiểu R (Raymond)

Máy Nghiền Kiểu R (Raymond): Giải Pháp Kinh Điển Cho Nghiền Mịn

Trong ngành công nghiệp chế biến khoáng sản và vật liệu xây dựng, máy nghiền bột kiểu R, thường được biết đến với tên gọi máy nghiền Raymond, đã trở thành một thiết bị quen thuộc và đáng tin cậy trong nhiều thập kỷ. Với nguyên lý làm việc đặc trưng dựa trên lực ly tâm và con lăn lăn trên vòng nghiền, dòng máy này đã chứng minh được hiệu quả trong việc tạo ra bột mịn cho hàng loạt ứng dụng từ sản xuất xi măng, nhiệt điện đến hóa chất và khai khoáng.

Nguyên Lý Hoạt Động Cốt Lõi

Hoạt động của máy nghiền Raymond xoay quanh một hệ thống kín tuần hoàn khí. Nguyên liệu thô sau khi được nghiền sơ bộ sẽ được đưa vào buồng nghiền chính. Tại đây, dưới tác động quay của trục chính, các con lăn (thường là 3-5 con) sẽ dao động ra ngoài nhờ lực ly tâm, ép chặt vào vòng nghiền cố định. Xẻng múc liệu sẽ đưa nguyên liệu vào khe hở giữa con lăn và vòng nghiền, nơi chúng bị nghiền nát thành bột mịn.

Raymond mill working principle diagram

Hình 1: Sơ đồ nguyên lý làm việc của máy nghiền Raymond cổ điển.

Bột sau khi nghiền được luồng khí từ quạt hút cuốn lên phía trên, đi qua bộ phân ly (classifier). Tại đây, các hạt đủ mịn sẽ theo khí vào cyclone để thu hồi thành phẩm, trong khi hạt thô bị đẩy rơi trở lại buồng nghiền để tiếp tục chu kỳ. Toàn bộ hệ thống vận hành trong điều kiện áp suất âm/dương cân bằng, hạn chế tối đa bụi phát tán.

Ưu Điểm Và Hạn Chế Của Thiết Kế Truyền Thống

Máy nghiền Raymond truyền thống được ưa chuộng nhờ cấu trúc đơn giản, chi phí đầu tư ban đầu thấp, vận hành tương đối dễ dàng và độ bền cao. Tuy nhiên, công nghệ này cũng bộc lộ một số điểm cần cải tiến như: năng suất không quá cao (thường dưới 5 tấn/giờ), phạm vi điều chỉnh độ mịn hạn chế (thường từ 80-325 mesh), tiếng ồn và độ rung tương đối lớn, và hiệu suất năng lượng chưa thực sự tối ưu so với các công nghệ mới hơn.

Công Nghệ Hiện Đại: Vượt Xa Giới Hạn Của “Kiểu R” Cổ Điển

Để đáp ứng nhu cầu ngày càng cao về năng suất, độ mịn siêu nhỏ (lên đến 2500 mesh), tiết kiệm năng lượng và thân thiện môi trường, các thế hệ máy nghiền mới đã ra đời, kế thừa tinh thần của nguyên lý Raymond nhưng được nâng cấp vượt bậc về công nghệ.

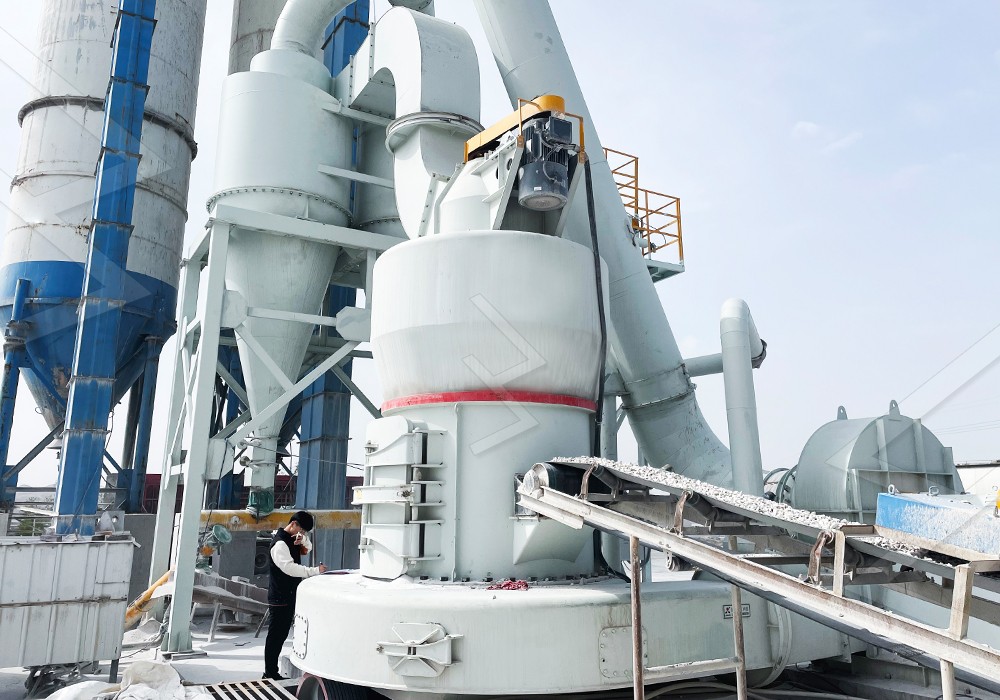

Modern grinding mill production line in factory

Hình 2: Dây chuyền máy nghiền hiện đại, tích hợp hệ thống thu bụi và điều khiển tự động.

Giới Thiệu Giải Pháp Thay Thế Ưu Việt: Máy Nghiền Siêu Mịn MW

Nếu doanh nghiệp của bạn đang tìm kiếm một giải pháp thay thế hoàn hảo cho máy nghiền Raymond truyền thống, với yêu cầu về độ mịn cao, năng suất lớn và vận hành sạch, Máy nghiền siêu mịn MW của chúng tôi chính là câu trả lời.

Đây là thế hệ máy nghiền tiên tiến, được thiết kế đặc biệt cho sản xuất bột siêu mịn. Với đường cong nghiền mới được tối ưu hóa cho con lăn và vòng nghiền, máy MW đạt năng suất cao hơn tới 40% so với máy nghiền dạng tia (jet mill) và máy nghiền khuấy, trong khi mức tiêu thụ năng lượng hệ thống chỉ bằng khoảng 30%. Một điểm đột phá là khả năng điều chỉnh độ mịn linh hoạt từ 325 đến 2500 mesh, đáp ứng cả những yêu cầu khắt khe nhất.

Đặc biệt, thiết kế “không có ổ lăn và vít trong buồng nghiền” loại bỏ hoàn toàn nỗi lo về hư hỏng ổ trục hay sự cố do vít lỏng, giúp vận hành 24/7 ổn định. Hệ thống thu bụi xung hiệu quả và bộ giảm thanh chuyên dụng đảm bảo quá trình sản xuất hoàn toàn thân thiện với môi trường và tuân thủ các tiêu chuẩn nghiêm ngặt.

  • Kích thước nguyên liệu vào: 0–20 mm
  • Công suất: 0.5–25 tấn/giờ
  • Ứng dụng lý tưởng: Đá vôi, calcite, dolomit, thạch cao, barit, talc, bột than, phụ gia cho sơn, mỹ phẩm, dược phẩm.

Lựa Chọn Khác: Máy Nghiền Đứng Siêu Mịn LUM Cho Hiệu Suất Vượt Trội

Bên cạnh dòng MW, chúng tôi cũng tự hào giới thiệu Máy nghiền đứng siêu mịn LUM. Máy tích hợp công nghệ con lăn nghiền tiên tiến và phân loại bột kiểu Đức, cho tỷ lệ thành phẩm cao ngay sau một lần nghiền. Cấu trúc đảo chiều thủy lực cho phép bảo trì, thay thế con lăn và tấm lót một cách dễ dàng và nhanh chóng, tối đa hóa thời gian vận hành. Đây là lựa chọn tối ưu cho các nhà máy có quy mô lớn, cần độ tự động hóa và ổn định cực cao.

Comparison of MW and LUM ultra-fine grinding mills

Hình 3: Máy nghiền siêu mịn MW (trái) và LUM (phải) – hai giải pháp hiện đại thay thế ưu việt.

Báo Giá Và Yếu Tố Ảnh Hưởng

Báo giá cho một hệ thống máy nghiền bột hiện đại không có một con số cố định, mà phụ thuộc vào nhiều yếu tố:

  1. Công suất & Độ mịn yêu cầu: Dải công suất từ vài trăm kg đến hàng chục tấn/giờ và độ mịn từ 100 mesh đến 2500 mesh sẽ quyết định lớn đến quy mô và cấu hình máy.
  2. Cấu hình hệ thống: Giá thành sẽ bao gồm máy nghiền chính, hệ thống cấp liệu, thu bụi (cyclone + lọc túi xung), quạt, tủ điện điều khiển và băng tải.
  3. Vật liệu chế tạo: Các bộ phận chịu mài mòn như con lăn, vòng nghiền có thể được làm bằng thép hợp kim, thép chịu mài mòn đặc biệt hoặc phủ ceramic, ảnh hưởng đến giá và tuổi thọ.
  4. Mức độ tự động hóa: Hệ thống điều khiển PLC, giám sát từ xa sẽ làm tăng chi phí nhưng nâng cao hiệu quả vận hành.

Lời khuyên chân thành là Quý khách hàng nên cung cấp thông tin chi tiết về nguyên liệu đầu vào, sản lượng và độ mịn mong muốn để nhận được báo giá chính xác và tư vấn giải pháp phù hợp nhất từ đội ngũ kỹ thuật của chúng tôi.

Hỏi Đáp Nhanh (FAQ)

Máy nghiền Raymond truyền thống và Máy nghiền siêu mịn MW khác nhau thế nào?

Khác biệt lớn nhất nằm ở công nghệ và hiệu suất. Máy MW có thiết kế buồng nghiền không ổ lăn, sử dụng bộ phân loại tần số cao cho độ mịn lên đến 2500 mesh, năng suất cao hơn và tiết kiệm năng lượng hơn hẳn (chỉ bằng ~30% so với máy Raymond cho cùng sản lượng). Máy MW cũng vận hành sạch hơn, ít tiếng ồn hơn.

Độ mịn 2500 mesh có ý nghĩa gì trong ứng dụng thực tế?

Độ mịn 2500 mesh (kích thước hạt khoảng 5 micron) là yêu cầu thiết yếu cho các ngành công nghiệp cao cấp như sản xuất sơn chất lượng cao, mỹ phẩm (phấn, kem nền), lớp phủ công nghiệp, chất độn nhựa và gốm sứ đặc biệt. Độ mịn này giúp sản phẩm cuối có độ bóng mịn, độ phân tán và tính chất vật lý vượt trội.

Thời gian giao hàng và lắp đặt cho một hệ thống máy nghiền MW là bao lâu?

Thời gian sản xuất tiêu chuẩn cho một hệ thống MW hoàn chỉnh thường từ 30-45 ngày làm việc sau khi xác nhận đơn hàng. Thời gian lắp đặt, hiệu chỉnh và chạy thử tại chỗ phụ thuộc vào quy mô hệ thống, thông thường từ 7-15 ngày với sự hỗ trợ của kỹ sư chúng tôi.

Công ty có hỗ trợ phụ tùng thay thế lâu dài không?

Có. Chúng tôi cam kết cung cấp đầy đủ phụ tùng chính hãng cho toàn bộ vòng đời của máy. Với mô hình sản xuất và kinh doanh đồng bộ, chúng tôi đảm bảo nguồn cung phụ tùng ổn định, giúp khách hàng vận hành liên tục, không lo gián đoạn sản xuất.
