Tài liệu kỹ thuật về máy nghiền dạng đứng

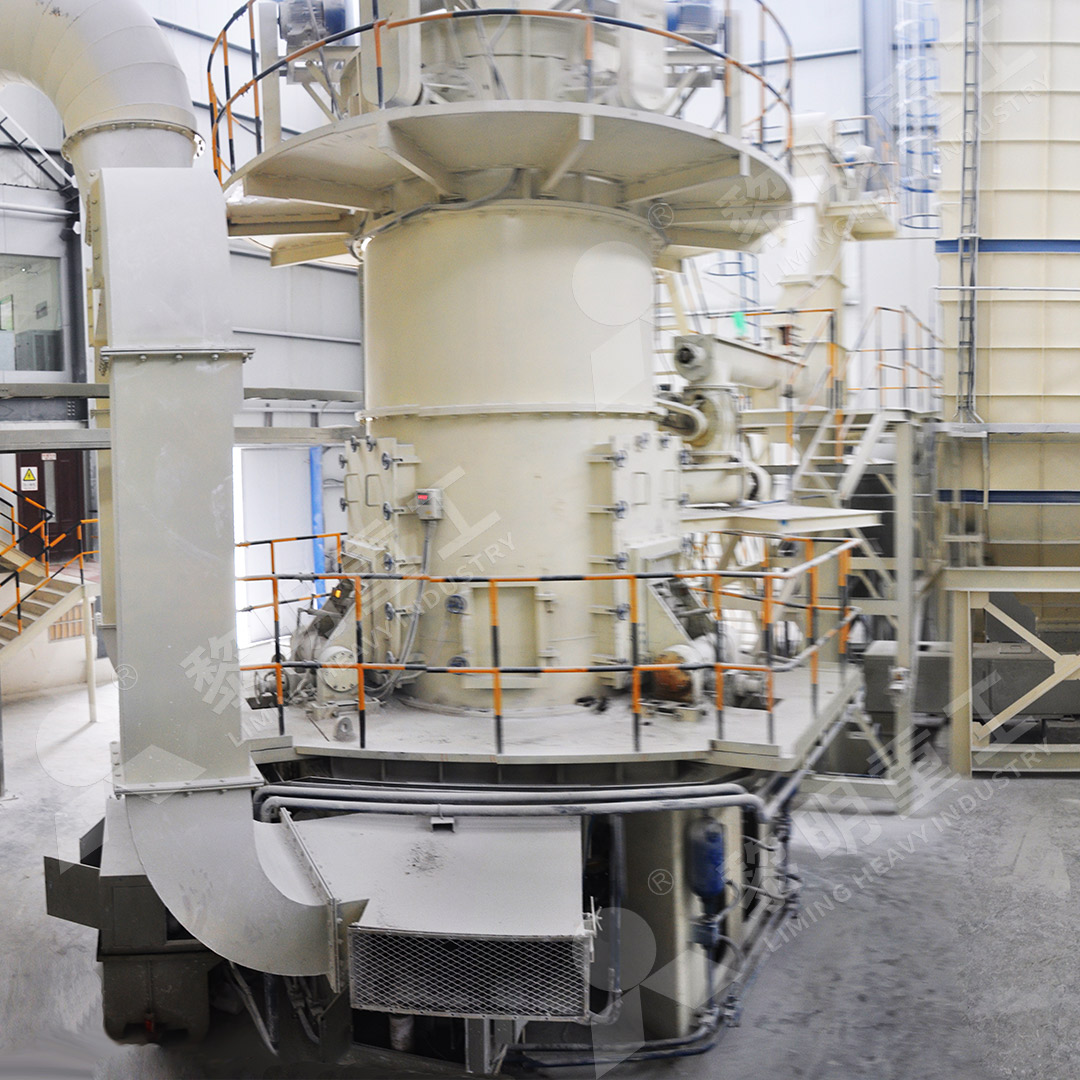

Giới thiệu chung về máy nghiền dạng đứng

Máy nghiền dạng đứng (Vertical Roller Mill – VRM) đã cách mạng hóa ngành công nghiệp nghiền mịn với hiệu suất vượt trội và khả năng tiết kiệm năng lượng đáng kể. Khác với các máy nghiền bi truyền thống, máy nghiền đứng hoạt động dựa trên nguyên lý nghiền áp lực cao giữa con lăn và bàn nghiền quay, cho phép đồng thời thực hiện các quá trình nghiền, sấy, phân ly và vận chuyển vật liệu trong một thiết bị duy nhất.

Nguyên lý hoạt động cơ bản

Vật liệu được cấp vào trung tâm của bàn nghiền quay. Dưới tác dụng của lực ly tâm, vật liệu di chuyển ra phía rìa ngoài và đi qua khu vực giữa con lăn và bàn nghiền. Tại đây, vật liệu chịu lực nén ép cực lớn từ con lăn và được nghiền thành hạt mịn. Gió nóng từ hệ thống cấp khí thổi qua vòng gió, cuốn các hạt mịn lên phía trên để đến thiết bị phân ly. Các hạt đạt yêu cầu kích thước sẽ theo dòng khí ra ngoài thu bởi thiết bị lọc bụi, trong khi hạt thô bị rơi trở lại bàn nghiền để tiếp tục quá trình nghiền.

Ưu điểm nổi bật của công nghệ nghiền đứng

Công nghệ nghiền đứng mang lại nhiều lợi ích vượt trội so với các phương pháp nghiền truyền thống:

• Tiết kiệm năng lượng: Tiêu thụ năng lượng thấp hơn 30-50% so với máy nghiền bi nhờ giảm ma sát và tận dụng hiệu quả lực nén.
• Kích thước nhỏ gọn: Thiết kế theo phương thẳng đứng giúp tiết kiệm diện tích lắp đặt đáng kể.
• Khả năng sấy khô tích hợp: Dòng khí nóng được đưa trực tiếp vào buồng nghiền cho phép sấy khô vật liệu có độ ẩm lên đến 15-20% đồng thời với quá trình nghiền.
• Kiểm soát sản phẩm linh hoạt: Dễ dàng điều chỉnh độ mịn của sản phẩm thông qua tốc độ rotor của phân ly và lưu lượng gió.
• Vận hành ổn định và bảo trì thuận tiện: Hệ thống tự động hóa cao, con lăn có thể lật ra ngoài để bảo dưỡng mà không cần tháo dỡ toàn bộ máy.
• Thân thiện môi trường: Vận hành trong điều kiện kín và áp suất âm, kết hợp với hệ thống lọc bụi hiệu suất cao, đảm bảo không có bụi rò rỉ ra môi trường.

Ứng dụng rộng rãi trong nhiều ngành công nghiệp

Máy nghiền dạng đứng ngày càng khẳng định vị thế không thể thiếu trong các ngành công nghiệp then chốt:

• Sản xuất xi măng: Nghiền clinker, phụ gia, và đặc biệt hiệu quả cho nghiền liệu thô.
• Năng lượng: Nghiền than phục vụ cho các nhà máy nhiệt điện.
• Luyện kim: Xử lý xỉ lò cao (slag) để sản xuất xi măng xỉ, một sản phẩm xây dựng thân thiện môi trường.

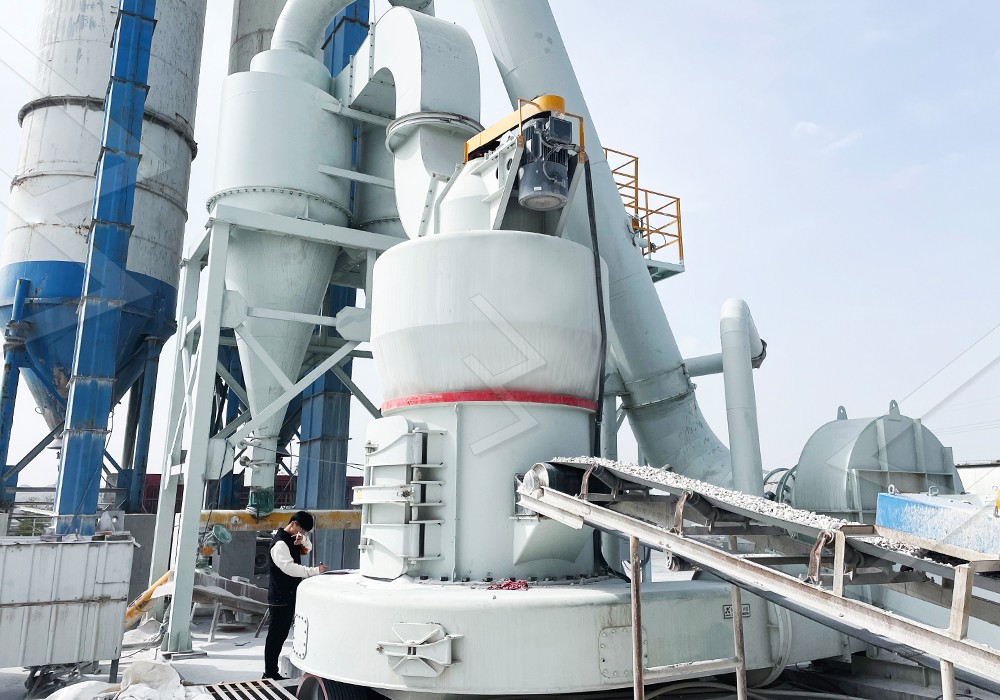

• Khoáng sản phi kim: Nghiền các loại khoáng sản như đá vôi, canxit, dolomite, barit, thạch anh… với độ tinh khiết cao.
• Hóa chất: Sản xuất bột cho các ngành công nghiệp sơn, nhựa, cao su.

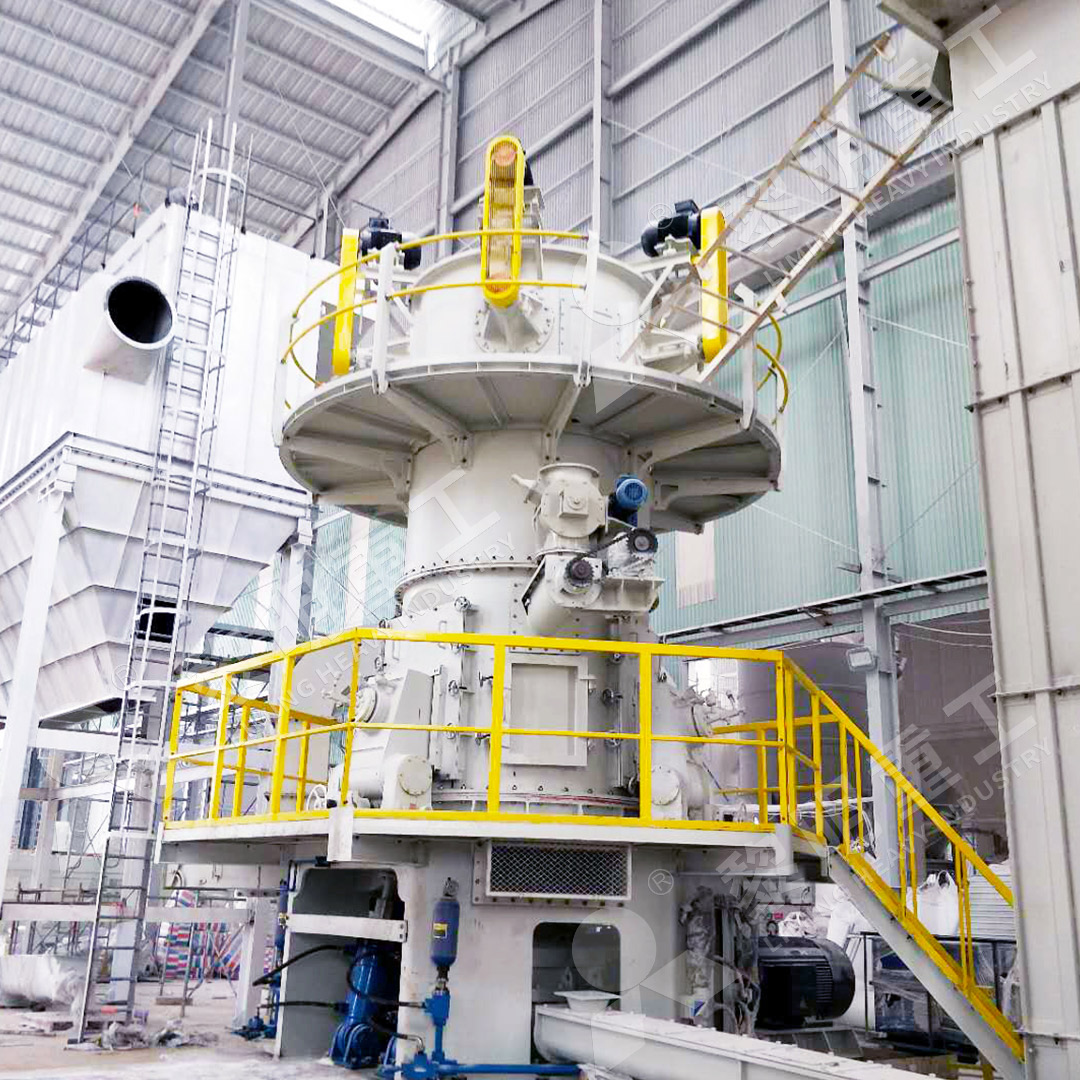

Giải pháp máy nghiền đứng hiệu suất cao từ LIMING

Là một thương hiệu uy tín với nhiều năm kinh nghiệm, chúng tôi tự hào giới thiệu dòng sản phẩm LM Vertical Roller Mill – giải pháp tối ưu cho nhu cầu nghiền mịn đa dạng.

LM Vertical Roller Mill tích hợp đầy đủ các tính năng ưu việt của công nghệ nghiền đứng hiện đại:

• Phạm vi ứng dụng rộng: Độ mịn đầu ra: 0.84-0.037mm (22-400 mesh). Công suất: 10-400 T/H.
• Tích hợp 4 trong 1: Gộp các công đoạn sấy, nghiền, phân ly và vận chuyển trong một hệ thống duy nhất, giúp thiết kế nhà máy gọn gàng, giảm chi phí đầu tư ban đầu.
• Chuyên biệt hóa: Được thiết kế tối ưu cho ba lĩnh vực chính: khoáng sản phi kim, nghiền than và nghiền xỉ.
• Công nghệ tiên tiến: Trang bị thiết bị nghiền mới và hệ thống điều khiển điện tự động hóa, đảm bảo vận hành ổn định và chính xác.

Bên cạnh đó, cho các ứng dụng yêu cầu độ mịn siêu cao, dòng LUM Ultra-Fine Vertical Mill với khả năng nghiền siêu mịn lên đến 3250 mesh là sự lựa chọn lý tưởng, phá vỡ các nút thắt về công suất trong ngành sản xuất bột siêu mịn.

Câu hỏi thường gặp (FAQ)

Máy nghiền đứng xử lý vật liệu có độ ẩm tối đa là bao nhiêu?

Nhờ tích hợp hệ thống sấy bằng khí nóng, hầu hết các máy nghiền đứng có thể xử lý vật liệu với độ ẩm lên đến 15-20%. Đối với vật liệu có độ ẩm cao hơn, có thể cần thiết bị sấy sơ bộ bổ sung.

Tuổi thọ của các bộ phận chịu mòn như con lăn và bàn nghiền là bao lâu?

Tuổi thọ phụ thuộc vào độ mài mòn của vật liệu nghiền. Thông thường, với vật liệu trung bình, vòng đời có thể đạt từ 6,000 đến 10,000 giờ vận hành. Các bộ phận này thường được thiết kế để có thể đảo mặt sử dụng, giúp tận dụng tối đa và giảm chi phí thay thế.

LM Vertical Roller Mill có phù hợp để nghiền xỉ lò cao không?

Hoàn toàn phù hợp. LM Vertical Roller Mill được thiết kế đặc biệt cho ứng dụng nghiền xỉ (slag), với khả năng sấy khô và nghiền mịn hiệu quả, tạo ra sản phẩm xi măng xỉ có chất lượng cao và hoạt tính tốt.

Làm thế nào để kiểm soát độ mịn của sản phẩm đầu ra?

Độ mịn được kiểm soát chủ yếu thông qua tốc độ của phân ly (classifier) và lưu lượng gió trong hệ thống. Hệ thống điều khiển tự động cho phép điều chỉnh các thông số này một cách dễ dàng và chính xác để đạt được độ mịn mong muốn.
