Hướng dẫn lắp đặt máy nghiền kiểu châu Âu MTW: Yêu cầu kỹ thuật và quy trình chi tiết
Giới thiệu tổng quan
Máy nghiền kiểu châu Âu MTW là thiết bị nghiền tiên tiến được thiết kế dựa trên công nghệ châu Âu, mang lại hiệu suất cao và độ bền vượt trội. Bài viết này cung cấp hướng dẫn chi tiết về quy trình lắp đặt và các yêu cầu kỹ thuật quan trọng để đảm bảo vận hành tối ưu.

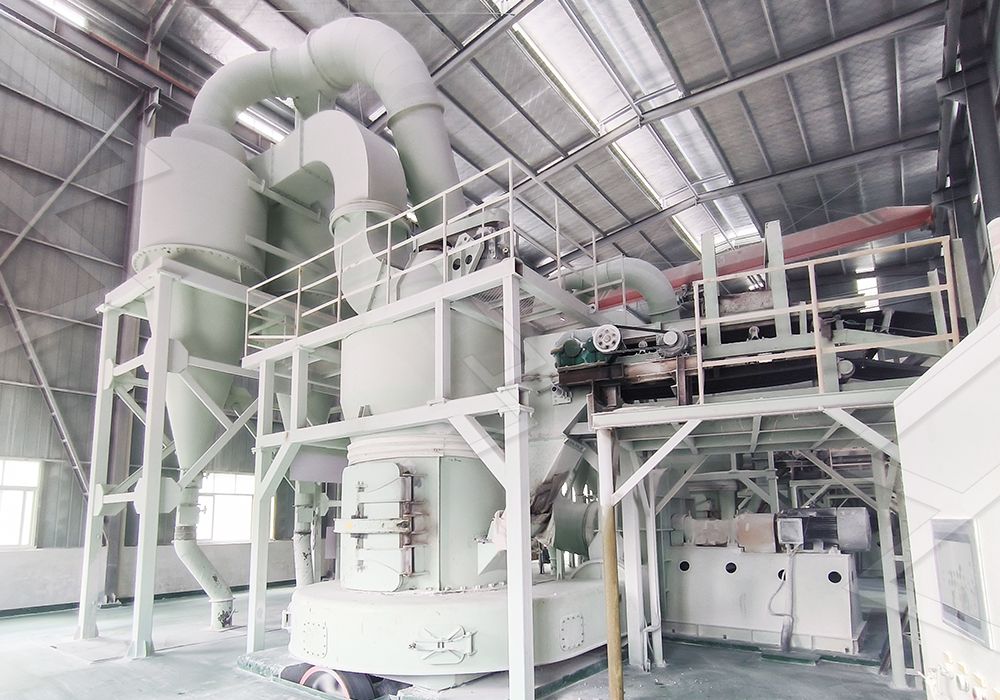

Yêu cầu kỹ thuật trước khi lắp đặt
1. Chuẩn bị mặt bằng
Diện tích lắp đặt cần đảm bảo tối thiểu 150% kích thước tổng thể của máy. Nền móng phải được đổ bê tông cốt thép với độ dày tối thiểu 500mm, có khả năng chịu tải gấp 3 lần trọng lượng máy. Độ phẳng bề mặt nền không vượt quá ±2mm.
2. Điều kiện môi trường
Nhiệt độ vận hành: -20°C đến 40°C
Độ ẩm môi trường: ≤90%
Tránh lắp đặt trong khu vực có hóa chất ăn mòn hoặc bụi dễ cháy nổ.
3. Yêu cầu điện và khí nén
Hệ thống điện phải đáp ứng công suất định mức của máy với điện áp 380V ±5%, tần số 50Hz. Áp lực khí nén yêu cầu: 0.6-0.8MPa.
Quy trình lắp đặt chi tiết
Bước 1: Lắp đặt khung máy
Đặt khung máy lên nền móng đã chuẩn bị, sử dụng máy kinh vĩ để căn chỉnh độ thẳng đứng và độ ngang. Sai số cho phép không quá 0.5mm/m. Sau khi căn chỉnh, tiến hành cố định bằng bulong neo M36.
Bước 2: Lắp đặt buồng nghiền
Lắp ráp vòng nghiền và con lăn theo đúng trình tự, chú ý đến chiều lắp của các bộ phận. Đảm bảo khe hở giữa con lăn và vòng nghiền đúng theo thông số kỹ thuật (thường từ 5-10mm).
Bước 3: Lắp đặt hệ thống truyền động
Lắp động cơ chính và hộp giảm tốc, căn chỉnh đồng trục bằng thiết bị laser alignment. Độ lệch tâm cho phép không quá 0.05mm.
Bước 4: Kết nối hệ thống phụ trợ
Lắp đặt máy cấp liệu rung, quạt hút, cyclone thu bụi và hệ thống ống dẫn. Kiểm tra độ kín của tất cả các mối nối.
Bước 5: Kiểm tra vận hành
Chạy thử không tải trong 4 giờ, kiểm tra nhiệt độ ổ bi, độ rung và tiếng ồn. Nhiệt độ ổ bi không vượt quá 75°C, độ rung ≤4.5mm/s.
Lựa chọn thiết bị phù hợp
Đối với các ứng dụng yêu cầu độ mịn cao từ 325-2500 mesh, chúng tôi khuyến nghị sử dụng Máy nghiền siêu mịn MW. Thiết bị này được trang bị bộ phân loại bột kiểu lồng áp dụng công nghệ Đức, cho phép điều chỉnh độ mịn linh hoạt với tỷ lệ sàng lọc đạt d97 ≤5μm ngay trong một lần nghiền. Với công suất từ 0.5–25 tấn/giờ, máy phù hợp cho cả dây chuyền sản xuất quy mô vừa và lớn.
Ngoài ra, Máy nghiền đứng siêu mịn LUM cũng là lựa chọn tối ưu với khả năng tích hợp nghiền siêu mịn, phân loại và vận chuyển trong cùng một thiết bị. Máy áp dụng công nghệ con lăn nghiền tiên tiến và công nghệ phân loại bột của Đức, cho phép điều chỉnh chính xác áp lực nghiền và tốc độ quay, giúp tiết kiệm năng lượng từ 30%–50% so với máy nghiền truyền thống.
Câu hỏi thường gặp (FAQ)
1. Thời gian lắp đặt máy nghiền MTW mất bao lâu?
Thời gian lắp đặt tiêu chuẩn từ 7-10 ngày, tùy thuộc vào điều kiện mặt bằng và kinh nghiệm của kỹ thuật viên.
2. Tần suất bảo dưỡng định kỳ là bao lâu?
Bảo dưỡng nhỏ: 500 giờ vận hành
Bảo dưỡng trung bình: 2000 giờ vận hành
Bảo dưỡng lớn: 8000 giờ vận hành
3. Làm thế nào để xử lý sự cố rung động bất thường?
Kiểm tra căn chỉnh động cơ, độ mòn của con lăn và vòng nghiền, cân bằng rotor. Nếu rung động vẫn tiếp diễn, liên hệ kỹ thuật viên có chuyên môn.
4. Độ ồn cho phép của máy nghiền là bao nhiêu?
Độ ồn vận hành ≤85dB ở khoảng cách 1m từ máy, đáp ứng tiêu chuẩn môi trường.
5. Có thể nghiền vật liệu có độ ẩm cao không?
Máy nghiền MTW có thể xử lý vật liệu có độ ẩm ≤15%. Đối với vật liệu có độ ẩm cao hơn, cần trang bị thêm hệ thống sấy.
