Phụ kiện máy nghiền Raymond: Tìm hiểu về quạt gió và con lăn treo

Phụ kiện máy nghiền Raymond: Tìm hiểu về quạt gió và con lăn treo

Trong hệ sinh thái của các dòng máy nghiền công nghiệp, máy nghiền Raymond đã khẳng định vị thế của mình nhờ độ tin cậy và hiệu quả. Hai thành phần không thể thiếu, đóng vai trò là “trái tim” và “cánh tay” của cỗ máy, chính là quạt gió và con lăn treo (hay con lăn nghiền). Hiểu rõ nguyên lý và vai trò của chúng là chìa khóa để tối ưu hóa vận hành và kéo dài tuổi thọ thiết bị.

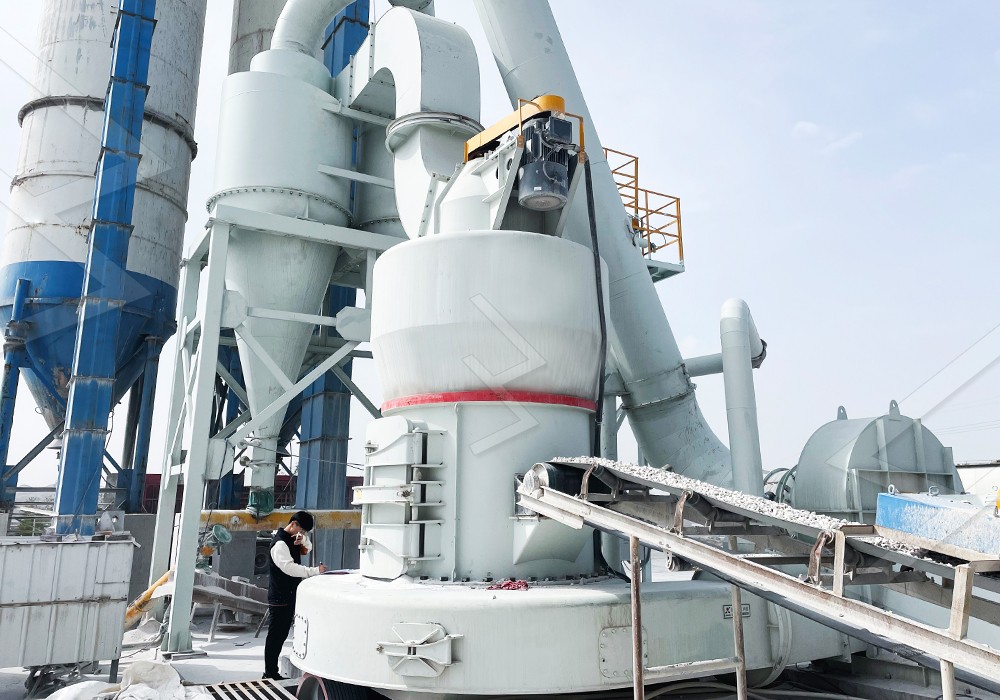

Quạt gió: Trái tim của hệ thống tuần hoàn khí

Quạt gió trong máy nghiền Raymond không đơn thuần chỉ tạo ra gió. Nó là động lực chính cho toàn bộ hệ thống tuần hoàn khí kín. Quạt hút không khí từ bên ngoài, đẩy luồng khí này đi qua buồng nghiền, cuốn theo bột sau khi được nghiền mịn. Luồng khí sau đó mang bột vào bộ phân loại (classifier), nơi các hạt đạt độ mịn tiêu chuẩn sẽ được tách ra thành sản phẩm, trong khi hạt thô rơi xuống để nghiền lại. Cuối cùng, quạt cũng đảm nhận việc hút khí đã qua lọc để tuần hoàn trở lại hoặc thải ra ngoài một cách an toàn.

Một quạt gió chất lượng phải đảm bảo lưu lượng và áp suất ổn định, chịu được mài mòn từ bụi bột mịn và hoạt động êm ái. Sự cố ở quạt gió có thể dẫn đến tắc nghẽn hệ thống, giảm năng suất nghiền, hoặc thậm chí là ngừng hoạt động hoàn toàn.

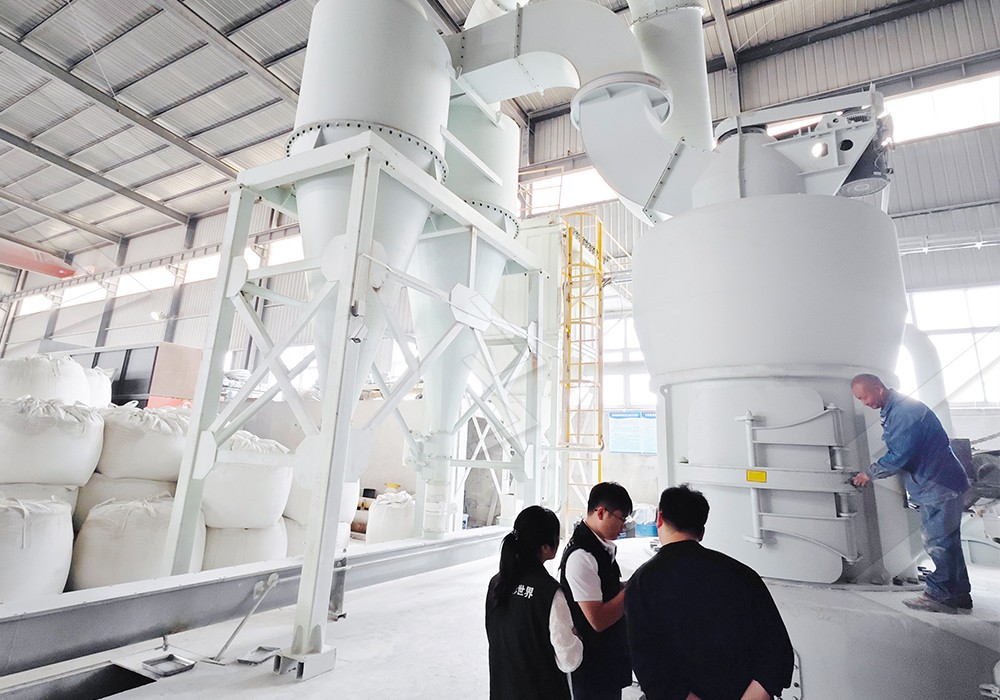

Con lăn treo: Cánh tay nghiền với áp lực ly tâm

Con lăn treo là bộ phận trực tiếp thực hiện công việc nghiền nát nguyên liệu. Trong máy nghiền Raymond truyền thống, các con lăn được treo lơ lửng trên một hệ thống giá đỡ xung quanh trục chính. Khi trục chính quay, lực ly tâm khiến con lăn ép chặt vào vành nghiền (grinding ring). Nguyên liệu được đưa vào khe hở giữa con lăn và vành nghiền, bị nghiền nát dưới tác động của lực ép và ma sát.

Con lăn thường được chế tạo từ vật liệu hợp kim chống mài mòn cao. Tuy nhiên, sau một thời gian dài làm việc với cường độ cao, bề mặt con lăn sẽ bị mòn, dẫn đến giảm hiệu suất nghiền và độ mịn của sản phẩm. Việc bảo dưỡng, kiểm tra độ mòn và thay thế kịp thời con lăn là vô cùng quan trọng. Thiết kế hiện đại của các dòng máy nghiền áp suất cao như Máy nghiền hình thang châu Âu MTW đã cải tiến hệ thống con lăn với lò xo hoặc hệ thống thủy lực, giúp điều chỉnh áp lực nghiền linh hoạt và ổn định hơn, đồng thời kéo dài chu kỳ thay thế phụ tùng.

Sự kết hợp hoàn hảo và xu hướng phát triển

Quạt gió và con lăn treo phải hoạt động đồng bộ. Một luồng khí ổn định do quạt tạo ra sẽ giúp vận chuyển bột kịp thời, tránh hiện tượng quá tải trong buồng nghiền và giúp con lăn làm việc hiệu quả. Ngược lại, con lăn nghiền mịn nguyên liệu đúng cỡ sẽ giúp hệ thống phân loại và thu bột hoạt động trơn tru, giảm tải cho quạt.

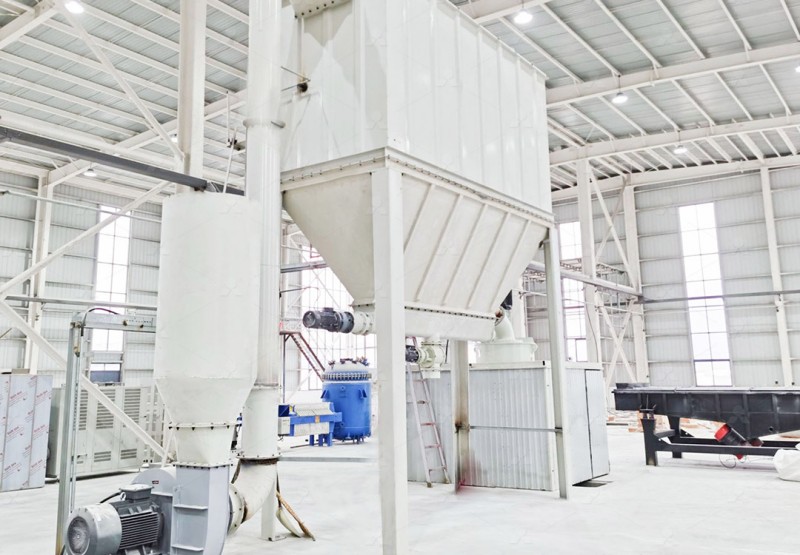

Công nghệ máy nghiền ngày nay đã tiến xa hơn thiết kế Raymond cổ điển. Ví dụ điển hình là Máy nghiền siêu mịn MW của chúng tôi. Dòng máy này kế thừa ưu điểm về nguyên lý nghiền bằng con lăn và hệ thống tuần hoàn khí, nhưng được tối ưu hóa vượt trội:

• Thiết kế đường cong nghiền mới cho con lăn và vòng nghiền, giúp tăng hiệu suất lên đến 40% so với máy nghiền dạng tia (jet mill) và gấp đôi so với máy nghiền bi, trong khi tiêu thụ năng lượng chỉ bằng 30%.
• Buồng nghiền không có ổ lăn và vít, loại bỏ hoàn toàn nguy cơ hư hỏng ổ trục hay sự cố do vít lỏng, đảm bảo vận hành liên tục 24/7.
• Bộ thu bụi xung hiệu quả kết hợp với quạt gió tạo thành hệ thống kín, đảm bảo không phát tán bụi, vận hành thân thiện với môi trường.

Với khả năng điều chỉnh độ mịn linh hoạt từ 325 đến 2500 mesh và ứng dụng rộng rãi cho đá vôi, calcite, talc, barit… Máy nghiền siêu mịn MW chính là giải pháp tối ưu cho các nhà máy sản xuất bột siêu mịn trong ngành hóa chất, sơn, mỹ phẩm, dược phẩm, tối ưu hóa cả về hiệu suất lẫn chi phí vận hành so với các dòng máy nghiền Raymond thông thường.

FAQ (Câu hỏi thường gặp)

1. Dấu hiệu nào cho thấy con lăn treo trong máy nghiền Raymond cần được thay thế?
Khi năng suất máy giảm đáng kể, độ mịn sản phẩm không đạt yêu cầu dù đã điều chỉnh phân loại, hoặc xuất hiện tiếng ồn bất thường, rung động mạnh từ buồng nghiền, rất có thể con lăn đã bị mòn quá mức hoặc hư hỏng.

2. Quạt gió hoạt động yếu sẽ ảnh hưởng thế nào đến quá trình nghiền?
Quạt yếu dẫn đến lưu lượng khí không đủ, bột nghiền xong không được vận chuyển kịp thời ra khỏi buồng nghiền. Điều này gây ra hiện tượng tắc nghẽn, nghiền lại quá mức, tăng nhiệt độ cục bộ và làm giảm năng suất tổng thể của hệ thống.

3. So với máy nghiền Raymond truyền thống, Máy nghiền siêu mịn MW có ưu điểm gì về phụ tùng như con lăn?
Máy nghiền MW được thiết kế với buồng nghiền không có ổ lăn và vít, giúp loại bỏ các điểm hỏng hóc tiềm ẩn. Con lăn và vòng nghiền được tối ưu hóa về đường cong, không chỉ tăng hiệu suất mà còn giảm thiểu thời gian ngừng máy cho bảo trì. Hơn nữa, chúng tôi cung cấp đầy đủ phụ tùng chính hãng, đảm bảo khách hàng vận hành ổn định, không lo gián đoạn.

4. Có thể sử dụng máy nghiền MW cho các vật liệu có độ cứng cao được không?
Có. Máy nghiền siêu mịn MW với thiết kế con lăn và vòng nghiền chịu mài mòn, kết hợp hệ thống điều khiển thông minh, hoàn toàn có khả năng xử lý hiệu quả các vật liệu có độ cứng trung bình đến cao như đá vôi, calcite, dolomit, barit… với năng suất và độ mịn vượt trội.
